  • Комплект пневмопівіски Газель задняя та передня

    • В наявності
    • Оптом і в роздріб

    6 595 грн

    Показати оптові ціни
    +380 (97) 088-68-76
    Подбор-Консультация
    повернення товару протягом 14 днів за домовленістю
    У компанії підключені електронні платежі. Тепер ви можете купити будь-який товар не покидаючи сайту.

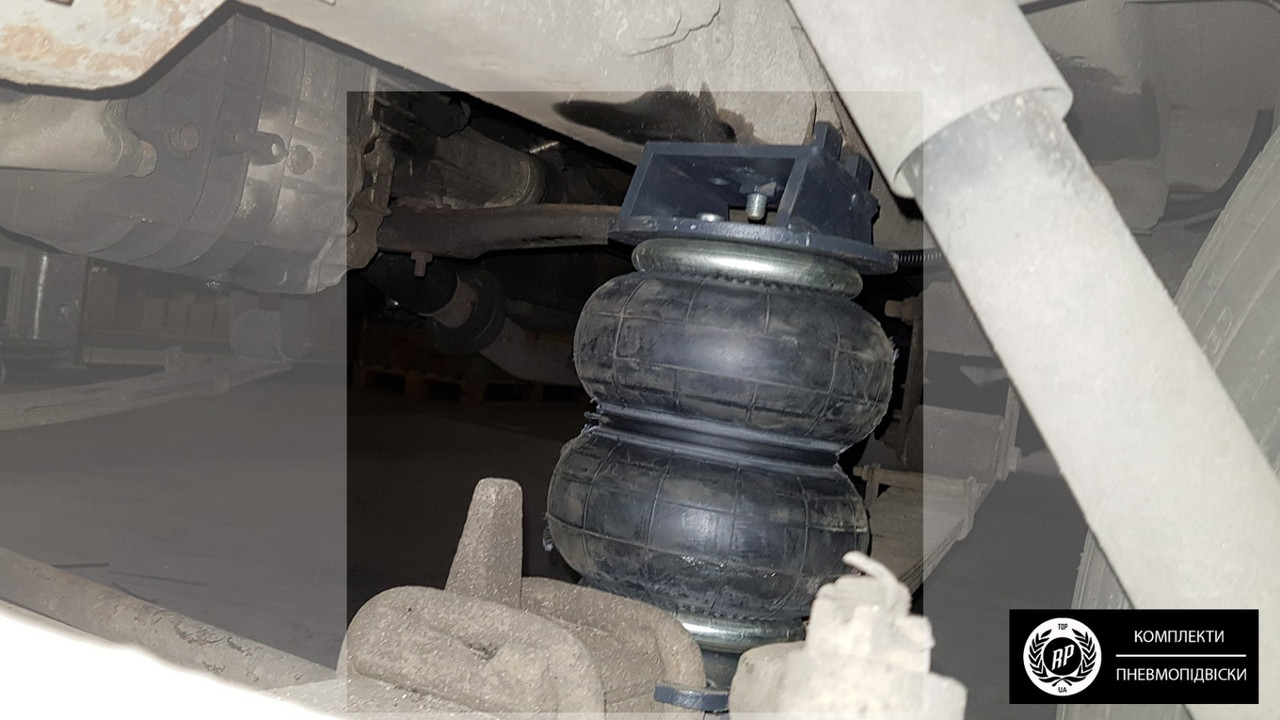

    Комплект пневмопівіски Газель задняя та передня
    Комплект пневмопівіски Газель задняя та передняВ наявності
    6 595 грн
    +380 (97) 088-68-76
    Подбор-Консультация
    Купити
    Опис
    Характеристики
    Інформація для замовлення

    Встановити комплект пневмопідвіски на Газель (передня)

    Призначення

    Допоміжна пневмопідвіска покращує експлуатаційні характеристики автомобіля, виключає просідання і розгойдування кузова при завантаженні, дозволяє підтримувати кузов в центральному положенні і при будь-якому рівні завантаження, поліпшує керованість при русі з вантажем, підвищує комфорт і безпеку руху.

    Принцип дії

    Комплект допоміжної пневмопідвіски встановлюється в доповненні до штатної ресорної підвісці автомобіля. Пневмоподушки розташовуються між кузовом (рамою) і мостом (важелем підвіски) і кріпляться за допомогою спеціальних кронштейнів. Регулювання тиску повітря в пневмоелементах дозволяє вибрати оптимальний режим роботи пневмопідвіски в залежності від завантаження автомобіля. У стандартній комплектації повітря подається зовнішнім компресором (невходітвкомплектацію) через клапан підкачки.

    Комплектація пневматичної підвіски

    Технічні характеристики

    Кількість контурів (шт.)........................................ .............2

    Кількість пневмоелементів для підключення (шт.) .........2

    Тип   пневмоелементів .....................................................двійний сільфон

    Типорозмір (марка) пневмоелементів..............................170 RP

    Мінімальний робочий тиск, бар.........................................0.5

    Максимальний робочий тиск, бар.....................................10

    Вантажопідємність при 10 ба,кг.........................................2500

    Межі робочих температур..................................................-30 С – +40 С

    Підготовка до монтажу та рекомендації по його проведенню

    Для коректного безперебійного функціонування і продовження терміну експлуатації при монтажі компонентів системи рекомендується дотримуватися таких правил.

    Пневмоелементи

    Перед початком установки комплекту допоміжної пневмопідвіскі строго рекомендується усунуті наявні несправності штатної підвіски автомобілю.

    Комплект пневмопідвіски розроблений для застосування на певній моделі автомобіля (крім універсальних комплектів). У деяких випадках для встановлення комплекту на передбачені конструкцією місця можуть виникнути перешкоди від додаткового обладнання, встановленого власником транспортного засобу. Перш ніж приступити до установки комплекту, необхідно переконатися в наявності достатнього вільного простору між рамою і мостом в місці установки комплекту.

    При монтажі комплект і пневмомагистрали слід проявляти особливу увагу і обережність до таких деталей автомобіля як гальмівні трубки, пневматичні і гідравлічні шланги, електричні джгути, рухливі деталі. Неакуратність при монтажі комплекту може привести до виходу з ладу деталей і вузлів транспортного засобу.

    Необхідно очистити деталі штатної підвіски автомобіля від дорожнього нальоту і бруду в місцях установки комплекту. При наявності товстого шару антикорозійного мастики, можливо, буде потрібно зрізати верхній шар, для правильної посадки деталей комплекту на раму автомобіля.

    Пневмомагістраль

    Монтаж пневмоліній здійснюється після вибору місця розташування всіх компонентів системи за допомогою пластикових хомутів.

    Розріз трубки пневмомагістралі необхідно проводити гострим інструментом в перпендикулярному напрямку, без утворення задирок і тріщин. Не використовуйте ножиці - це призведе до деформації трубки і можливій появі течі повітря.

    Для під'єднання трубки до фітинги необхідно заздалегідь надіти затискну гайку, потім надіти трубку на посадочне місце фітинга до упору і затиснути гайкою. У деяких випадках можна трохи нагріти трубку для полегшення монтажу.

    Для від'єднання трубки, слід відпустити гайку і зняти трубку сфітінга. При повторному підключенні, бажано зрізати деформовану частину трубки.

    Мінімальний радіус вигину трубки - 60 мм. Не допускайте зламу трубки при монтажі. Вкрай важливо при монтажі пневмолінії, уникати зіткнень з рухомими елементами підвіски і вихлопної системи автомобіля. Ділянки трубки схильні піскоструминної навантаженні, вигинів або вібраціям слід захистити пластикової гофрою.

    У разі необхідності прокладки пневмомагистрали всередині салону або кабіни автомобіля слід намітити місця входу магістралі, підготувати простір навколо для зручності монтажу, при необхідності просвердлити отвір, а після монтажу забезпечити герметизацію прохідного отвору.

    Монтаж пневмомагістралі

    Якщо комплект пневмопідвіски використовується без компресорної системи управління, необхідно вибрати місце на автомобілі для установки ниппеля підкачки повітря.

    Схема для зручної підкачки пневмоподушки в автомобілі

    Рекомендується розташувати його в легкодоступному зручному місці, наприклад в бампері, поруч з бензобаком або в салоні (кабіні) автомобіля. Для установки клапана підкачки необхідно просвердлити в підставі отвір діаметром 10мм і зафіксувати в ньому клапан за допомогою гайок. Протягніть трубку пневмомагістралі від клапана підкачки до міст встановлення пневмоподушок (з невеликим запасом близько 20 см), використовуючи для кріплення трубки пластикові хомути-стяжки.

    Для розгалуження пневмомагистрали використовується фітінг трійник. Слід ретельно перевіряти довжину трубки перед різом.

    УВАГА! Не закріплюйте пневмолініі на трубках гальмівної системи автомобіля це може привести до їх пошкодження!

    Місця трубки найбільш схильні до піскоструйного впливу від коліс слід захистити гофрою.

    Монтаж пневмоелементів

    Робота виконується на піднятому домкратом автомобілі або підйомнику.

    1.      Установіть фітінги в пневмоелементи.

    Зберіть пневмоподушки з кронштейнами як показано на малюнку.

    Як правильно зібрати пневмоелемент з кронштейномПриклад правильного збору пневматичної подушки з кронштейном

    2.  Демонтуйте  штатні  відбійники  та ретельно очистіть  місця кріплень.

    Як демонтувати штатні відбійники в автомобілі

    3. Послабте гайки стремен, для встановлення нижню частині кріплень

    Як зробити послаблення гайок стремен для встановлення кріплень

    4. Розмістіть нижній кронштейн паралельно ресорі. Вставте його, як показано на фото нижче. Фітінг може дивитися як всередину, так і навпаки, в залежності з якого боку рами проходить пневмомагістраль.

    Розміщення нижнього кронштейну

    5.  Зафіксуйте зібраний пневмоелементи центральним болтом в отвір кріплення відбійника.

    6.  Затягніть гайки на придворних болтах, притиснувши кронштейн пневмоелементи до ресори.

    8.  Повторіть для протилежної сторони автомобіля.

    9.  Простягніть все болтові з'єднання та підключіть пневмолініі. Переконайтеся в тому, що навколо пневмоелементи досить вільного місця і він не зачіпає інші деталі автомобілю.

    Купити комплект пневматичної підвіски

    Безкоштовна консультація:

    • +38(097)088-68-76
    • +38(066)611-38-86

    ГАРАНТІЙНІ ЗОБОВ'ЯЗАННЯ

    На даний виріб надається гарантія 2 роки з дня продажу.

    Гарантія поширюється на дефекти матеріалу і недоліки при виготовленні.

    В рамках даної гарантії виробник зобов'язується відремонтувати або замінити будь-яку деталь, яка була несправна, за умови відправки виробу на адресу продавця.

    Ця гарантія визнається лише в тому випадку, якщо виріб застосовувався відповідно до даної інструкції, в нього не було внесено змін, воно не ремонтувалося не уповноваженою на те фахівцем або не було пошкоджено в результаті неправильного поводження з ним. А так же збережена повна комплектність виробу.

    Дана гарантія не поширюється на природний знос виробу.

    Гарантія вступає в силу тільки в тому випадку, якщо дата покупки підтверджена печаткою і розписом продавця на гарантійному талоні.

    Гарантійний ремонт не впливає на продовження терміну гарантії і не ініціює початок нової гарантії.



    3D приклад установки

    Основні атрибути
    Виробник Rubena
    Країна виробникЧехія
    СтанНовий
    • Ціна: 6 595 грн
    • Спосіб упаковки: Пневмоелемент 2 шт. Кронштейн верхній лівий 1 шт. Кронштейн верхній правий 1 шт. Упор в раму лівий(укосина) 1 шт. Упор у раму правий (укосина) 1 шт. Кронштейн нижній лівий 1 шт. Кронштейн нижній правий 1 шт. Поперечний посилювач 1 шт. Кронштейн переносу регулятора гальмівних зусиль  1 шт. Гвинт з скритою головкою під шестигранник 3/8"х3/4" 4 шт. Болт з повним різьбленням 3/8"х3/4" 2 шт. Гвинт з скритою головкою під шестигранник М10х30 2 шт. Гайка з фланцем М10 6 шт. Болт з повним різьбленням М10х
